意大利AR高壓柱塞泵RTX1450轉N軸30mm-參數型號

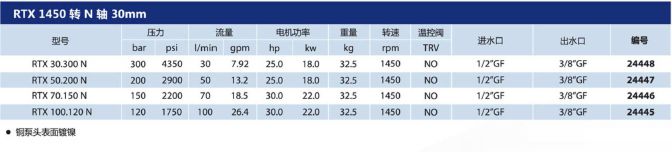

RTX30.300N RTX50.200N RTX70.150N RTX100.120N
高壓泵是為高壓旋噴水泥漿提供高壓動力，用于新建建筑物、高速公路、高速鐵路、地下鐵路等軟弱地基強化加固補強，舊的建筑物不均勻沉降整治，水庫大壩與底下建筑工程防深帷幕，擋土圍堰、礦山堵漏、井桶護壁，邊坡錨固等方面，高壓泵亦可使用于高壓水?dāng)z流輔助破巖落煤，井下液壓支柱供液，錨固有水利膨脹金屬錨桿泵送高壓水，地下大型管道疏通清淤清洗，高壓水射流穿孔或其他需要用高壓液體為動力的領域。
高壓泵有另外一種高壓泵做爆破性壓力試驗的增壓泵，可以把液體增壓到640Mpa的壓力，廣泛應用于各個行業，爆破行實驗等。
還有一種新型的高壓泵、具有高壓、大流量、結構緊湊、噪音低、壽命長、響應快、抗沖擊性強等特點；就是近年來才國產化批產的恒壓變量徑向柱塞泵，徑向柱塞泵，廣泛應用于船舶、鋼鐵、機床、礦山、錫鎂等制品行業，是很多柱塞泵及其他類型泵理想的更新?lián)Q代產品！
高壓泵的分類
高壓泵按介質分?？煞譃椋?/span>高壓柱塞泵、高壓往復泵、高壓電動試壓泵、高壓清洗泵。
高壓柱塞泵作用用途
高壓柱塞泵適用于石油、化工、化肥工業作為流程用泵、冶金、軋鋼廠的高壓水除鱗、建筑、造船、制糖、造紙、化工等工業的高壓水清洗除垢、油田注水、鍋爐給水、液壓機械的動力源，以及食品、制藥等需要產生高壓液體的部分，輸送介質為無固體顆粒的流體。
高壓柱塞泵包括高壓三柱塞泵，此泵全部為臥式，它比立式更穩、振動小、裝拆、維修方便。也叫三缸泵，具有均勻的流量，壓力脈動也相應減小。
高壓往復泵
（1）高壓往復泵適用于：清洗泵、流程泵、尿素銅液泵、基甲酸氨液二甲泵、食品均質泵、洗滌劑料漿泵、氨水泵、料漿泵、五鈉泵、增壓泵、注水泵、除鱗泵、輸油泵、除銹泵、高壓水霧化
組裝型式：有臥式、固定式、移動式。
傳動型式：有電動機、柴油機、齒輪箱、皮帶輪、電磁調速、變頻調速。每個品種的泵都裝有安全調壓閥，泵的壓力可任意調節。泵體材料有合金鋼、馬氏體、奧氏體不銹鋼、316、316L雙相鋼。
（2）高壓往復泵的特點：
高壓往復泵的使用壓力一般應在10MPa～100MPa之間。它屬于容積式泵，借助工作腔里的容積周期性變化來達到輸送液體的目的；原動機的機械能經泵直接轉化為輸送液體的壓力能；泵的容量只取決于工作腔容積變化值及其在單位時間內的變化次數，理論上與排出壓力無關。往復泵是借助于活塞在液缸工作腔內的往復運動（或通過隔膜、波紋管等撓性元件在工作腔內的周期性彈性變形）來使工作腔容積產生周期性變化的。在結構上，往復泵的工作腔是借助密封裝置與外界隔開，通過泵閥（吸入閥和排出閥）與管路溝通或閉合。其特點歸納如下：
瞬時流量是脈動的
這是因為在往復泵中，液體介質的吸入和排出過程是交替進行的，而且活塞在位移過程中，其速度又在不斷地變化之中。在只有一個工作腔的泵中，泵的瞬時流量不僅隨時間而變化，而且是不連續的。隨著工作腔的增多，瞬時流量的脈動幅度越來越小，乃至在實用上可以認為是穩定流。
平均流量是恒定的
理論上，泵的流量只取決于泵的主要結構參數 n（每分鐘往復次數）、S（活塞行程）、D（活塞直徑）、Z（活塞數目），與排出壓力無關，且與輸送介質的溫度、粘度等物理、化學性質無關。所以說泵的流量是恒定的。
泵的壓力
往復泵的排出壓力不能由泵本身限定，而是取決于泵裝置的管道特性。并且與流量無關。也就是說，如果認為輸送液體是不可壓縮的，那么，在理論上可認為往復泵的排出壓力將不受任何限制，即可根據泵裝置的管道特性，建立泵的任何所需的排出壓力。當然，所有往復泵都有一個泵的排出壓力的規定，這不是說該泵的排出壓力不會再升高，而只是說，由于原動機額定功率和泵本身的結構強度的限制，不允許在超出這一排出壓力下使用而己。
對輸送介質有較強的適應性，
往復泵原則上可以輸送任何介質，幾乎不受介質的物理性能和化學性能的限制。當然，由于液力端的材料和制造工藝以及密封技術的限制，有時也會遇到不能適應的情況。
有良好的自吸性能。
往復泵不僅有良好的吸入性能，而且還有良好的自吸性能。因此，對多數往復泵來說，在啟動前通常不需灌泵。
機器效率高，節能。
高壓往復泵的流量
泵的理論流量：Qt=Asn式中Qt泵的理論流量； A柱塞（或活塞）的截面積；S行程； n曲軸轉速（或柱塞的每分鐘往復次數）Z聯數（柱塞或活塞數
）泵的實際流量：Q=Qt－Q。
式中Q泵的流量； Qt泵的理論流量； Q泵的流量損失。
造成泵的流量損失的因素有：由于液體壓縮或膨脹造成的容積損失；由于閥在關閉時滯后造成的容積損失；由于閥關閉后不嚴，通過密封面的泄漏造成的容積損失；通過柱塞、活塞桿或活塞環的泄漏造成的容積損失。
泵的瞬時流量
單缸單作用泵的流量曲線：
曲線圖
三缸單作用泵的流量是單缸單作用泵的流量在三個相位上的疊加
其曲線如下：
泵的功率泵的有效功率：單位時內，被泵排出的液體從泵獲得的能量稱為有效功率。有效功率， P全壓力， Q流量。代入單位后公式變?yōu)椋?/font>
Ne(KW)=1/36.7×P(Kgf/cm2)×Q(m3/h)?？紤]到傳動裝置的效率、機械摩擦、容積效率、介質溫升等原因造成的功率損失，選擇原動機功率時，對低壓往復泵，N=1/(0.85~0.9)N；對高壓往復泵，N=1/(0.75~0.85)N。
往復泵的應用范圍
往復泵主要適用于高壓小流量，要求泵的流量恒定或定量、成比例輸送各種不同的介質，或者要求吸入性能好，或者要求有自吸性能的場合。在當今世界能源緊缺的形勢下，往復泵作為節能產品，在能源礦山開采、石油精細化工、食品藥品加工等眾多行業中得到了廣泛使用。這類泵結構比較復雜，配套性強而通用性差，品種多而批量小。 曲線圖
高壓電動試壓泵
高壓電動試壓泵繼承了老試壓泵優點，具有“三化”程度高、使用壽命長、 高壓電動試壓泵
性能穩定、操作方便、移動靈活、重量輕等優點，供各類壓力容器、管道、閥門和蒸氣鍋爐等作水壓試驗和室中獲得高壓、液體等，在試壓的初始階段具有較大流量，能迅速充液和升壓，以縮短試驗時間。當壓力超過0.6Mpa后，為使試壓過程能較平穩而緩慢地進行，則流量自動減少，此泵在高低壓時有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意數值的水壓試驗。
高壓清洗泵
高壓清洗泵配件有：高壓水槍、腳踩閥、三維旋轉噴頭、高壓樹脂管、高壓橡膠管、多孔噴嘴。
清洗泵是一種高效、節能的清洗設備，用于化工廠、熱電廠、糖廠、造紙廠等行業熱交換器或反應釜和各種管道的清圬，也可用于鑄件清砂，各種車輛、飛機、輪船、屠宰場等清洗，通過配置附件又可作水噴砂，從而克服了氣噴吵所造成的環境污染，影響人身健康等缺點，為搞好環境保護工作創造了條件。
節能改造高壓泵在啟動時，電機的電流會比額定高5-6倍的，不但會影響電機的使用壽命而且消耗較多的電量.系 高壓泵變頻器
統在設計時在電機選型上會留有一定的余量，電機的速度是固定不變，但在實際使用過程中，有時要以較低或者較高的速度運行，因此進行變頻改造是非常有必要的。變頻器可實現電機軟啟動、通過改變設備輸入電壓頻率達到節能調速的目的，而且能給設備提供過流、過壓、過載等保護功能。國內比較有名氣變頻器廠家有三.晶、英威騰等
操作規程1、檢查減速器油箱，高壓泵油位和乳化液箱的水位是否在規定的油位和水位上。
2、檢查安全閥，壓力表、電接點壓力表、水位表、液位指示器是否靈敏、正確；壓力表、安全閥每年校驗一次，安全閥定期作排氣試驗，以防閥芯粘連和閥孔堵塞。
3、檢查水泵各部位，各閥門、電磁閥、管道等是否良好，不得有漏水、漏氣，漏油，檢查電氣接零(地)線是否牢固可靠，停泵一周以上時，要測量主電機絕緣是否良好；檢查與水壓機的聯系信號是否正確可靠。 4．開泵順序：
(1)檢查所要開動的水泵、蓄水(氣)罐和管道上的閥門、吸水閥、循環閘閥，是否全部在開啟位置，打開高壓泵的泵頭放氣閥和潤滑油泵的冷卻水閥；
(2)開動潤滑油泵，運轉1～2分鐘，油壓在0．15～0．2兆帕，待潤滑油指示燈顯示正常后，啟動高壓泵主電機；
(3)待泵頭空氣排盡后，立即關閉排氣閥；
(4)高壓泵運轉正常后，合上循環閥電磁鐵電源，插上打壓電源插頭，待水位升到4級以上后，合上最低液面閥電磁鐵開關，水位升到7級時(根據泵房設計也可提前發出“可以工作”信號)給水壓機發出“可以工作”信號，水壓機開始工作。
5．啟閉閥門時，—要站在閥桿側面，緩慢旋轉。
6．工作時不得離開工作崗位，嚴密監視控制儀表和水位指示燈是否正常，如出現假水位時，應立即采取措施，并每10～15分鐘對全部設備巡回檢查一遍，每小時記錄一次運行情況，油溫、軸承溫度不得超過50℃，乳化液溫度不得超過60℃，冷卻水溫度不得超過40℃，電機溫度不得超過額定溫升。
7．發現超壓，立即拔下打壓插頭，并切斷總電源，待水位降到正常后，通知水壓機停止工作。待修理恢復正常后，才能繼續工作。
8．用肥皂水檢查蓄水(氣)罐、氣閥、氣管是否漏氣，如有冷凝結霜(水)情況，說明漏氣嚴重，應及時修理。如要化凍，禁用明火。
9．發現下列情況時，按下“緊急停機”銨鈕，立即停機和切斷需要關閉的有關閥門，向水壓機發出“緊急停機”信號。
(1)遇有超壓、超溫，經采用措施降不下來時；
(2)有異常的響聲、震動時；
(3)壓力表、電接點壓力表、液面指示器顯示不正確或失靈時；
(4)突然出現嚴重漏水無法堵住時；
(5)電磁閥控制失靈不起作用時。
10．停泵順序：
(1)接到水壓機“要求停機”信號后，立即給水壓機 發回“可以停機”信號；
(2)把蓄水罐的水位補充到7級以上；
(3)拔下打壓插頭，切斷最低液面閥電磁鐵電源；
(4)切斷水泵電源，不準帶負荷停泵；
(5)高壓泵停止運轉后，切斷潤滑油泵電源，關閉潤滑油冷卻水閥門。
11．當向蓄水(氣)罐充氣時，應停止高壓泵的運轉，充氣時應遵守《高壓空氣壓縮機安全操作規程》。 12．不準對有壓力的設備、容器、管道、閥門等進行敲擊。在拆卸、檢修、調整時，必須在卸壓和切斷電源后方可工作。
|
